카테고리 구조 리팩토링: N+1 문제 해결과 계층 구조 설계 개선

기존에 구현한 카테고리 로직에서는 N+1 문제, 재귀적 구조의 한계, 조회 효율성 저하 같은 문제점들이 있었다.
그래서 이번 글에서는 카테고리 리팩토링 과정을 담아보도록 하겠다.

1. 기존 구조의 문제점

1.1 인접 리스트 모델(Adjacency List Model)

기존 구조는 인접 리스트 모델로, Category 엔티티 내에 자기 자신을 참조하는 CategoryParent, CategoryChildren 필드를 통해 재귀적으로 자기 자신을 참조했다.

1.2 N+1 문제 발생

readAllCategory() 메서드에서 부모 카테고리를 조회한 뒤, 각 카테고리의 자식들을 DTO로 변환하는 과정에서 지연 로딩으로 인해 매번 추가 쿼리가 발생했다.



여기서는 @BatchSize설정을 사용한다고 하더라도 완전한 최적화는 불가능하다.

Hibernate에서 BatchSize를 통해 in절을 묶는 원리는 조회를 진행할 때 현 상황에서 같은 타입이면서 영속성 컨텍스트에서 초기화되지 않은 프록시 객체에 한해서 묶음 조회를 진행한다.



아래의 예시와 함께 살펴보자.

A
├── A1
│   ├── A11
│   └── A12
├── A2
│   ├── A21
│   └── A22
B
├── B1
└── B2
C
├── C1
└── C2

• A,B,C는 findAllByCategoryParentIsNull()로 한 번에 조회
• A1, A2, B1, B2, C1, C2 는 A를 조회할 때 categoryChildren 프록시 객체에서 조회되므로 in절로 한 번
• A11와 A12, A21와 A22는 A11을 조회할 때  마찬가지로 in절로 한 번
• 마지막으로 A11와 A12, A21와 A22의 자식들이 존재하는지 A11을 부모 조건으로 조회할 때 in절로 한 번

그래서 IN절로 묶는다고 하더라도 하나의 쿼리로 만들 수 없고, 4번의 쿼리가 발생한다. 이것은 계층이 깊어질수록 쿼리가 더 발생할 것이다. 그래서 완전히 N+1문제를 해결할 수 있다고 볼 수 없다.

1.3 트리 경로 조회 어려움

IT > Backend > SpringBoot처럼 조상 경로를 표현하려면 깊이를 모르는 상태에서 재귀 CTE를 사용하거나 JPA에서 반복 쿼리를 실행해야 했다.
즉, 경로 조회 성능도 좋지 않았고 구현도 번거로웠다.

2. 구조 리팩토링: 클로저 테이블 + 인접 리스트 혼합 모델

계층 구조 테이블을 구성하는 방식에는 여러 가지가 존재한다.
각 방식의 비교 내용은 계층 구조 테이블 설계 방식 비교 글에 정리해두었다.

여기에 실제 적용한 것은 클로저테이블과 인접리스트를 혼합한 모델이다.

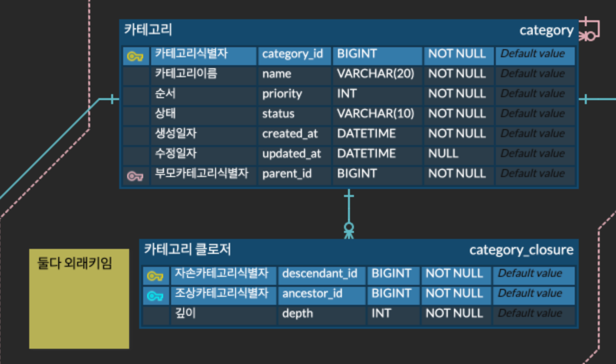

2.1 새로운 테이블 구조

• 인접 리스트 테이블 : 기존처럼 parent_id를 유지함. 트리 구성 편의성을 위해 유지
• 클로저 테이블 : 모든 조상-자손 관계를 미리 저장하여 트리 경로 조회를 쉽게 조회할 수 있게 함
• 정렬 필드: 정렬 순서 보장을 위해 추가

parent_id를 제거할 수도 있지만, 유지하면 전체 트리 구성 시 JOIN 없이도 간편하게 구성 가능하다.

2.2 계층 구조 모델 선정 기준

전체 카테고리를 한 번에 가져와서 애플리케이션에서 트리 구조로 만드는 작업이라면 사실 어떤 계층 구조 모델을 사용해도 가능하다.
하지만 경로 조회는 클로저 테이블이 가장 적합하기 때문에 기존 구조에 클로저 테이블을 섞은 혼합 모델로 구현하게 되었다.
각 계층 구조 방식의 비교는 계층 구조 테이블 설계 방식 비교 글에서 확인해보길 바란다.

3. 조회 방식 리팩토링

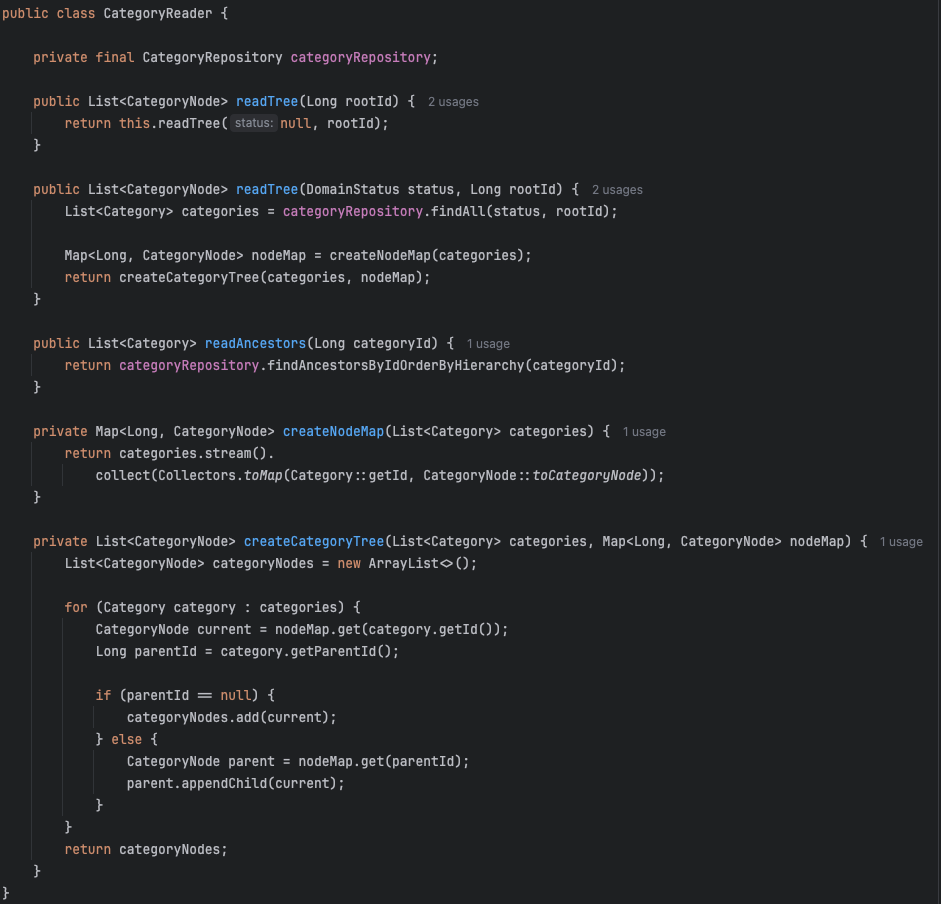

3.1 트리 구성 로직 : CategoryReader

트리형태로 변경해주는 중요한 클래스는 CategoryReader에 구현했기 때문에 이 코드로만 설명을 진행해보겠다.

3.2 주요 메서드 설명

• readTree : 지정된 루트를 기준으로 전체 카테고리를 트리 형태로 조회하는 메서드
• readAncestors : 특정 카테고리의 모든 조상 카테고리 경로 조회 (ex. IT > BackEnd > SpringBoot)
• createNodeMap : 루트부터 순서대로, 갚은 깊이에서는 우선순위 순으로 조회한 카테고리를 Map에 저장한다. (트리를 구성할 때 시간복잡도를 줄여주는 핵심)
• createCategoryTree : 위 Map과 parentId를 통해 실제 계층 구조 트리 생성

3.3 카테고리 트리 구성 방식 요약

1. DB에서 카테고리 테이블 기반 전체 카테고리 조회
2. 각 Category 객체를 CategoryNode로 변환하여 Map 구성
3. 부모 ID를 기준으로 자식 노드를 붙이며 트리 완성

if (parentId == null) {
    categoryNodes.add(current); // 루트 노드
} else {
    CategoryNode parent = nodeMap.get(parentId);
    parent.appendChild(current); // 자식 노드 연결
}





IT > BackEnd > SpringBoot 구조로 조회하는건 SpringBoot의 id를 descendant 로 두고 조건을 걸어서 구하면 된다. 간단한 작업이므로 생략하겠다.



원래는 루트 노드(조회 편의를 위한 가짜 노드)가 하나이기 때문에 List로 안하고 CategoryNode로 반환해도 된다.
하지만 진짜 루트 노드들로 바뀐다면 여러개가 생길 수도 있기 때문에 이렇게 구현하였다.

3. 결과 및 정리

• 재귀 구조의 N+1 문제 > 쿼리 1번으로 전체 트리 조회
• 깊이에 관계없이 경로 조회 가능

카테고리는 조회가 잦은 데이터이기 때문에 이후에는 캐싱을 적용하여 응답 속도를 더 개선할 수 있을 것 같다.
